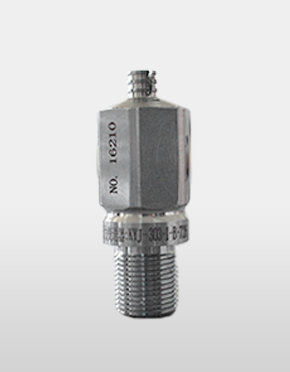

微型壓力變送器





實用介質廣,造型小巧
IP65防護等級
輸出多樣化方
連接螺紋多樣化




產品介紹

壓力變送器采用進口壓力傳感器為測量元件,配置先進電子電路組裝成儀表,具有卓越的抗腐蝕性能及高穩定和高精度,并具有標準型,耐高溫型,耐腐蝕型及防爆等多種形式,可應用于石油,化工,電力,冶金,制藥,食品,軍工等多工業領域,可適應工業各種場合環境。


產品特點

1、外型小巧,適合特殊現場需求,工作穩定

2、放大電路采用進口美國BB集成芯片,寬電壓供電  

3、采用進口擴散硅壓力敏感元件,先進的膜片隔離技術  

4、防雷擊、抗干擾能力強  

5、接線反向和過壓保護、限流保護  

6穩定性好、響應速度快、精度高、耐沖擊  


適用現場

適用于水箱、水池、河流等各種壓力測量


性能參數

信號輸出多樣化
支持根據用戶需求定制


測量介質 水壓,氣壓 供電電壓 12~36V DC
儲藏溫度 -20~70℃ 相對溫度 0~95%RH
防護等級 IP65
輸出信號 4~20mA, 0~5V,0~10V
環境溫度 -20~70℃
測量溫度 -20~80℃,
精度 ±0.5%,±02.5%
壓力過載極限 最大額定壓力150%
安裝位置影響 安裝位置不影響零點
穩定性 優于±0.25%F.S/年
溫  漂 ±0.75%F.S/10℃
大氣壓力 86kPa~106kPa
負載特性 二線制負載R≤50Ω
材料隔離膜片 316L 不銹鋼



安裝事項

  變送器可直接安裝在管道上,無需另設支架,在管道上直接安裝的條件是過程溫度和環境溫度都應符合變送器的使用條件。但在一些特殊場所中安裝壓力變送器壓力取源時就必須注意以下幾點要求:

  1.測量氣體壓力時,取壓點應在管道的上半部。

  2.測量液體壓力時,取壓點應在管道的下半部與管道的水平中心線成0℃——45℃夾角的范圍內。

  3.測量蒸汽壓力時,取壓點取在管道的上半部以及下半部與工藝管道水平中心線成0度——45度夾角的范圍內。

  4.壓力取源部件的安裝位置,應選擇在介質流束穩定的管段。

  5.壓力取源部件與溫度取源部件在同一管道上時,壓力取源部件應安裝在溫度取源件的上游側,壓力取源部件的端部不應超出設備和管道的內壁。

  6.對于測量的介質是高溫的,必須安裝冷凝器,冷凝器的長短根據溫度和介質而定,冷卻到傳感器能夠接受的范圍。

  7.在垂直管道上測量帶有灰塵、固體顆?;虺恋砦锏然鞚峤橘|(zhì)的壓力時,取源部件應傾斜向上安裝,與水平線的夾角應大于30度,在水平管道上宜順流束成銳角安裝。

  8.壓力變送器安裝位置應光線充足,操作和維護方便,不宜安裝在振動、潮濕、高溫、有腐蝕性和強磁場干擾的地方,否則會嚴重影響測量結果和變送器的壽命。

  9.壓力變送器安裝位置應盡可能靠近取源部件。測量低壓的變送器的安裝高度宜與取壓點高度一致,尤其是測量液體介質和可凝性氣體介質。

  10.測量氣體介質壓力時,變送器安裝位置宜高于取壓點,測量液體或蒸汽壓力時,變送器安裝位置宜低于取壓點,目的在于減少排氣、排液附加設施。壓力變送器安裝方式除直接安裝于工藝管道上的方式外,通常為分離安裝方式,可在現場制作立柱支架,采用u形螺栓卡設,也可采取墻板支架安裝方式,無論何種安裝方式,壓力變送器應垂直安裝,儀表接線盒的電纜入口不應朝上。


注意事項

  請檢查包裝是否完好,并核對變送器型號和規格是否與您選購的產品相符;

  確認電源電壓是否正確,電源正,負與產品正負接線對應;

  避免安裝在易磕碰位置,以免損壞產品;

  用戶在使用時請不要自行拆卸,以免損壞產品;

  變送器及導線應遠離高電壓,電磁干擾嚴重的地方;

  請保存好合格證,維修時隨同產品一同返回。



售后服務

  產品在保修期內經本廠技術檢測屬于質量問題本公司承擔全部費用;

  請在寄回前務必把殘余的介質清理干凈,特別是對人身健康有害的物質,如腐蝕性的,有毒的,致癌的或具有輻射性的物質;

  請保存好保修卡和合格證,維修時隨同產品一同返回;

  如果變送器出現故障,請與我公司的售后服務取得聯系,確認問題后需要把變送器寄回本司維修時,請附帶以下信息:

                         現場環境描述

                         故障現象

                        收貨地址與聯系方式



常見故障分析與排除



故障現象 原因分析 排除方法
變送器無輸出信號 變送器沒有供電
電源信號線接反
檢查電源,正常供電
重新正確接線
在壓力穩定時輸出信號不規則跳動 變送器外殼沒有接地
現場有強力信號干擾
沒有使用帶屏蔽功能的線纜
變送器完全與大地連接
使用屏蔽電纜,并且是電纜接地
變送器沒有壓力時候輸出信號錯誤 變送器沒有工作在其要求環境下 將變送器移動的合適的環境下或采取保護措施是變送器符合其工作要求


注:若故障現象與上面不符請與本公司技術員聯系解決。


儲存方式

  變送器屬于精密儀器,應存放在干燥通風常溫的室內環境。


| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |
